在汽车行驶的过程中,轮胎是唯一与地面接触的部分,决定了车辆的安全性、操控性和舒适性。而轮胎花纹的设计,不仅仅是为了美观,背后更蕴藏着复杂的工程学和物理学原理。那些看似简单的花纹是如何提升排水性能、防止打滑、减少噪音并延长轮胎寿命的?

01

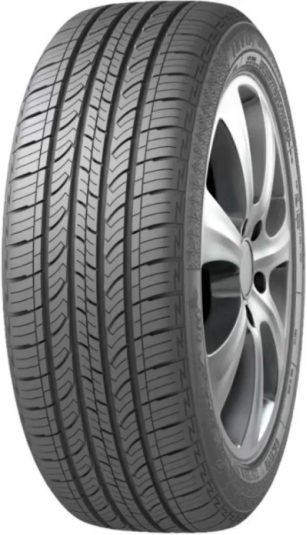

轮胎花纹的奥秘:设计背后的科学与艺术

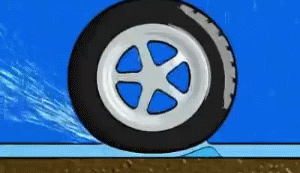

排水性能是轮胎花纹设计中的一个关键因素,特别是在湿滑路面上,它直接影响车辆的安全性和操控性。纵向沟槽沿轮胎的周向排列,其主要目的是迅速排除车辆前方的积水,有效防止水在轮胎与路面之间形成水膜,从而减少水漂现象的风险,确保轮胎始终能够有效地贴紧路面,保持优越的抓地力。与纵向沟槽相结合的横向沟槽形成了一个高效的排水系统,横向沟槽增加了水的排放通道,进一步提高了轮胎在湿滑路面上的抓地能力。这种设计特别适用于需要在多雨地区行驶的家用车和商用车,为其提供了可靠的操控性和安全性。

另一种常见的设计是V形花纹,它能够有效地将水从轮胎中心向外排出。这种设计不仅提高了轮胎在湿地面的性能,还增强了车辆在高速行驶时的稳定性。因此,V形花纹尤其适合高速行驶的轿车和运动型车辆,为其在复杂路况下的安全性和性能提供了重要保障。

抓地力对车辆的操控性能和安全性至关重要,而轮胎花纹设计在实现优秀抓地力方面扮演着关键角色。大块花纹块是其中一个重要设计元素,特别适用于干燥和粗糙的路面。这些大块花纹块不仅增加了轮胎与路面接触的边缘效应,还增强了在高速公路和城市道路上的摩擦力,提供稳定的行驶体验。

相比之下,小块花纹块设计则专门针对雪地和泥泞路面的需求,这些小块花纹块能够在松散和滑溜的路面上提供强大的牵引力,有效防止车辆在恶劣路况下的打滑现象。因此,它们常见于全地形轮胎和冬季轮胎的设计中,确保车辆在冰雪覆盖的路面上依然能够安全稳定地行驶。

除此之外,在车辆行驶过程中,轮胎会产生大量热量,这主要是由于摩擦、路面阻力和快速旋转等因素所致。良好的散热性能对保持轮胎的整体性能和延长其使用寿命至关重要。有效的散热不仅能防止高温对轮胎材料的损害,还能提高行驶的安全性和舒适性。

为了解决这一问题,许多轮胎采用了特殊设计的散热沟槽。通常,这些沟槽位于轮胎的花纹块之间,通过增加空气流通来加速内部热量的散发,从而保持轮胎温度的稳定。这样的设计能有效防止因高温导致的轮胎损坏,提高轮胎在各种行驶条件下的可靠性。使用特定的材料或胶质配方也能显著提高轮胎的散热能力,这类轮胎在高温和高速条件下表现尤为出色,确保极端环境下依然能保持卓越性能。

除了散热性能,轮胎的操控性和舒适性也是衡量其性能的重要指标。良好的花纹设计在这方面起着关键作用。对称花纹设计通常提供更均衡的操控性能,适用于需要平稳驾驶的车辆,确保轮胎在各种路况下都有一致的表现。而非对称花纹设计则更具针对性,可以在不同的路面条件下提供优化的抓地力和操控性。例如,非对称花纹在湿滑路面和干燥路面上分别优化不同区域的花纹,从而在多变的驾驶条件下保持卓越的性能。这些创新和改进使得现代轮胎在不断提升驾驶体验的同时,也为行车安全提供了更有力的保障。

02

胎纹压力分布及其对车辆行进的影响

均匀的压力分布能够防止轮胎某一部分过度磨损,从而延长使用寿命。这种均匀分布确保了轮胎的磨损更加平衡,减少了频繁更换轮胎的需求和成本,提高了经济性和使用效率。其次,均匀的压力分布能够提供更大的接地面积,从而显著提高抓地力。这不仅增强了车辆的稳定性,还改善了操控性,使得车辆在各种路况下都能保持优异的性能,提升了整体行车安全性。

不均匀的压力分布会增加紧急情况下失控的风险,特别是在高速行驶或急转弯时,压力分布的不均匀会导致车辆不稳定,从而增加事故风险。此外,不均匀的压力分布会引起车辆行驶时的震动和噪音,影响驾乘舒适性。轮胎的不均匀接地会导致车辆在行驶时产生额外的振动和噪音,降低乘坐体验,并可能对车内设备造成损害。

03

压敏纸在优化胎纹设计中的应用与影响

压力感测纸: 又称「感压纸」或「压敏纸」,是一种通过发色密度精确测量压力分布、大小和平衡,以及产品接合部平整度、密封性的电子功能材料,可广泛应用于液晶显示、半导体、电子电路、汽车、机械设备生产与检测等领域。

显微镜下,附着于供体底物的色素颗粒被经过化学处理的接收纸表面所吸附,接收纸和供体涂层形成供阶。供体纸和接收纸之间的化学反应使得两层纸之间能够进行分子扩散,从而形成色素供体纸到接收涂层的网络渗透。当用户试图分开供体纸与接收纸时,它们之间的微剪切力使得微颗粒离开有颜色的供体纸,从而留下痕迹。

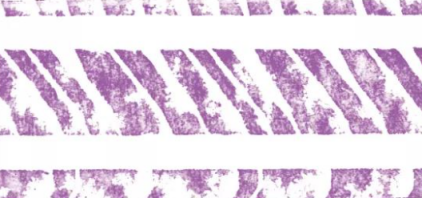

△PressureFilms压敏纸应用于轮胎花纹设计

压敏纸在轮胎花纹设计和测试过程中扮演着至关重要的角色,它通过精确检测和分析轮胎的压力分布,帮助设计师和工程师优化花纹设计,以确保轮胎能够在各种条件下达到最佳性能。

PressureFilms压力感测纸精度可达图片像素级别,还原轮胎花纹真实接触面积,以及花纹细节压强差异,后期可以自定义区域并且输出各区域平均压强、最大压强、最小压强、压力值、接触面积等相关统计结果!

将PressureFilms压敏纸放置在轮胎下方并施加压力后,可以直观地观察到不同部位的压力分布情况。通过观察颜色的变化深浅,工程师能够获取一幅详细的压力分布图像。这些数据不仅仅是静态的观察,还可以使用压敏纸扫描仪读取每个区域压力的具体数值,帮助深入了解轮胎的接地特性。

通过与预期的设计标准进行对比分析,设计师能够快速发现并解决潜在的设计问题。例如,若某些区域的压力过大或不均匀,设计师可以调整花纹的几何形状或深度,以确保轮胎在各种驾驶条件下都能保持稳定的性能表现。

此外,压敏纸在轮胎生产过程中的应用也非常关键。通过对生产出的轮胎进行抽样检测,能够有效地监控每条轮胎的质量和性能。这种方法不仅能够帮助发现生产过程中的偏差或缺陷,如材料配方不均或模具磨损,还可以促使生产团队及时调整和改进工艺,以保证每个轮胎都符合高标准的质量要求。

压敏纸不仅是轮胎设计和生产过程中不可或缺的工具,更是确保轮胎性能和质量的重要保障,为驾驶者提供安全稳定的行驶体验。

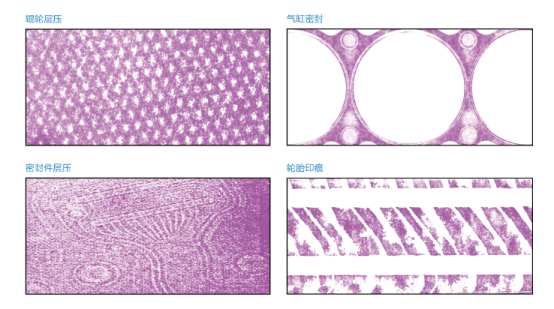

△PressureFilms压敏纸应用案例

除了轮胎,压敏纸还可以应用于测试汽车紧固件固定压力,如发动机、变速箱、涡轮、阀门、泵、液缸、压缩机、汽缸盖垫圈、引擎、刹车、离合器、汽化器、密封垫、铸件、油盘、变速箱、燃料电池等,可用于检测密封性能,调节汽车各个部件的压力分布和平衡。
